Retén TCWY

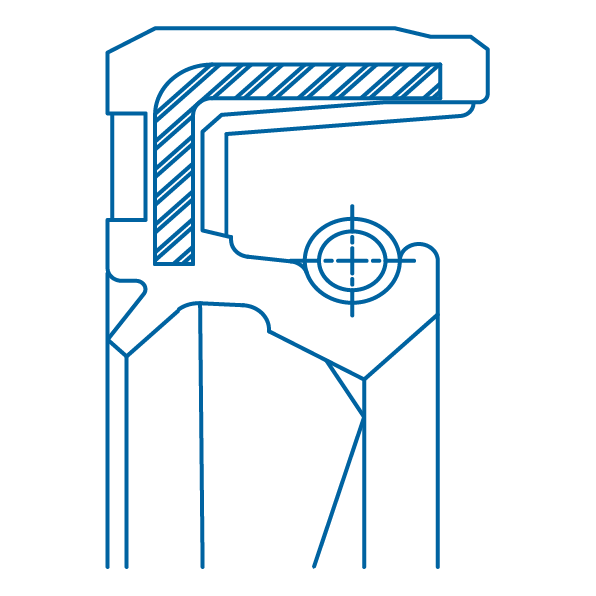

El perfil TCWY es un retén de doble labio compuesto de una única jaula de metal con un revestimiento de goma, un labio de sellado primario con muelle integrado y un labio guardapolvo que actúa como protector contra la acumulación de suciedad desde el exterior. La gran diferencia respecto al TCW es que el TCWY es un diseño especial, elaborado según las indicaciones del cliente para adaptarse a requisitos específicos de una aplicación determinada, ya sea para ofrecer mayor resistencia a la presión, una protección superior contra la corrosión, soportar mayores velocidades de giro, etc.
El labio de estanqueidad del TCWY cuenta con estrías con un sentido de rotación bidireccional, lo que le permite seguir el mismo giro del eje y controlar eficazmente la expulsión del lubricante.
CARACTERÍSTICAS DEL PERFIL TCWY
- Excelente sellado estático.
- Compensación de diferentes dilataciones térmicas.
- Reducción del riesgo de corrosión por fricción.
- Permite una mayor rugosidad en la superficie del orificio.
- Sellado eficaz para fluidos de baja y alta viscosidad.
- Labio de sellado primario moderno con fuerzas radiales bajas.
- Protección contra contaminantes no deseados del aire.
- Labio de sellado con estrías bidireccionales para un control óptimo del lubricante.
Consulte nuestra guía de instalación de retenes para garantizar una correcta colocación y funcionamiento del retén TCWY.
| ø | ºC | bar | m/s |
|---|---|---|---|
|
10-790 mm |
-55ºC/225ºC |
≤0.3 bar |
≤10 m/s |
MATERIALES
Elastómero
NBR 70-75 Shore A
FKM 75-80 Shore A
VMQ 70-75 Shore A
ACM 70-75 Shore A
EPDM 70-75 Shore A
HNBR 70-75 Shore A
Caja Metálica
AISI 1060-90 - AISI 304 - AISI 316
Muelle
AISI 1060-90 - AISI 302 - AISI 304 - AISI 316
TOLERANCIAS PARA EL DIÁMETRO EXTERIOR DEL RETÉN
| Diámetro del alojamiento | Jaula de metal | Revestimiento elastomérico | Encaje |
|---|---|---|---|
| ≤ 50.0 | +0.10 / +0.20 | +0.15 / +0.30 | +0.20 / +0.40 |
| >50.0 ≤80.0 | +0.13 / +0.23 | +0.20 / +0.35 | +0.25 / +0.45 |
| >80.0 ≤120.0 | +0.15 / +0.25 | +0.20 / +0.35 | +0.25 / +0.45 |
| >120.0 ≤180.0 | +0.18 / +0.28 | +0.25 / +0.45 | +0.30 / +0.55 |
| >180.0 ≤300.0 | +0.20 / +0.30 | +0.25 / +0.45 | +0.30 / +0.55 |
| >300.0 ≤500.0 | +0.23 / +0.35 | +0.30 / +0.55 | +0.35 / +0.65 |
| >500.0 ≤630.0 | +0.23 / +0.35 | +0.35 / +0.65 | +0.40 / +0.75 |
TOLERANCIA PARA EL DIÁMETRO INTERIOR DEL RETÉN
Cuando no está sometido a presión, el diámetro interior del labio de sellado siempre es menor que el diámetro del eje. La diferencia entre ambas dimensiones se conoce como interferencia o ajuste previo. Dependiendo del tamaño del eje, se estima que el diámetro del labio de sellado es entre 0,8 mm y 3,5 mm menor. Dependerá del ajuste por el que opte cada fabricante.
